MVS连接器正位度共面度检测
MVS连接器正位度共面度在线视觉检测设备(图像分析处理)
检测项目:
● SMT引脚或耳扣(hold down)等共面度;
● 接触端(contact)伸出高度;
● 正位度及漏脚。
性能指标:
● 半自动人工上下料,自动送料;
● 检测精度<0.01mm;
● 重复性指标 GRnR<10%。
检测说明:

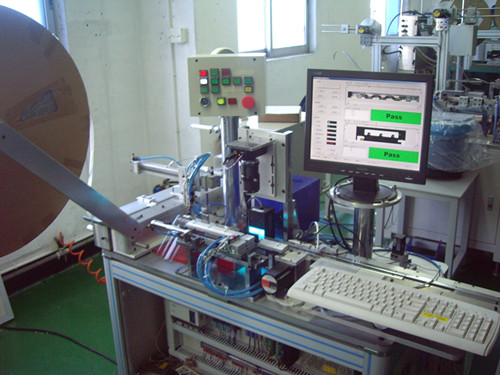

连接器俗称端子,用于手机、电脑、便携设备等中的连接器,由于装配过程十分精密,因此设备制造商对连接器的尺寸要求相当高,为了增加产品的质量和市场竞争力,目前大部分连接器要求采用全检的方式,因此采用视觉设备对提高产品质量稳定性、减少人力成本有着很大的优势。由深圳市青铜科技有限公司开发设计的本设备采用了百万像素相机和远心测量镜头以及针对不同产品采用的组合LED照明方式,软件核心采用高性能的HexSight视觉软件。采用半自动人工上下料,自动送料和剔除不合格品,并对产品进行过程统计。设备外形结构如下所示:
